Kabelski priključki za solarne panele

CNKA  kabelski konektorji sončne plošče Uvod

Dobavitelji na Kitajskem CNKA ponuja priključke kablov za solarne panele, izdelane na Kitajskem, ki so popolnoma združljivi s fotovoltaičnimi sistemi 1500 V. Ti priključki so razdeljeni na dva dela: konec linije in konec plošče. Običajno, ko govorimo o kabelskih konektorjih solarne plošče, mislimo na končne konektorje. Sestavljeni so iz kovinskih delov in izolacijskih delov. Izraz MC pomeni Multi-Contact, medtem ko številka 4 označuje velikost premera kovinskega jedra.

Parameter (specifikacija) konektorjev kabla za solarno ploščo CNKA

CNKA kabelski konektorji za sončne plošče Zahtevana zmogljivost

1  Fotovoltaični konektorji morajo zagotavljati odlično prevodnost, pri čemer kontaktni upor ne sme presegati 0,35 miliohmov.

2  Zagotoviti morajo zadostno varnost za zaščito komponent sončnih celic. Glede na pogosto težka okolja in podnebja, kjer deluje oprema za sončno energijo, morajo biti priključki vodoodporni, odporni na visoke temperature, proti koroziji in nuditi visoko izolacijo. Doseči morajo stopnjo zaščite IP68.

3  Struktura solarnih konektorjev mora biti trdna in zanesljiva, z moškimi in ženskimi konektorji, ki morajo, ko so pravilno vstavljeni, imeti povezovalno silo najmanj 80 N. Pri kablu s premerom 4 mm² priključek MC4 ne sme preseči najvišje temperature 105 °C, medtem ko prenaša tok 39 A. Konektor MC4/H4, enožilni moški in ženski konektor, nudi prednosti, kot so odlično tesnjenje, priročno vstavljanje ter enostavno vzdrževanje in popravilo.

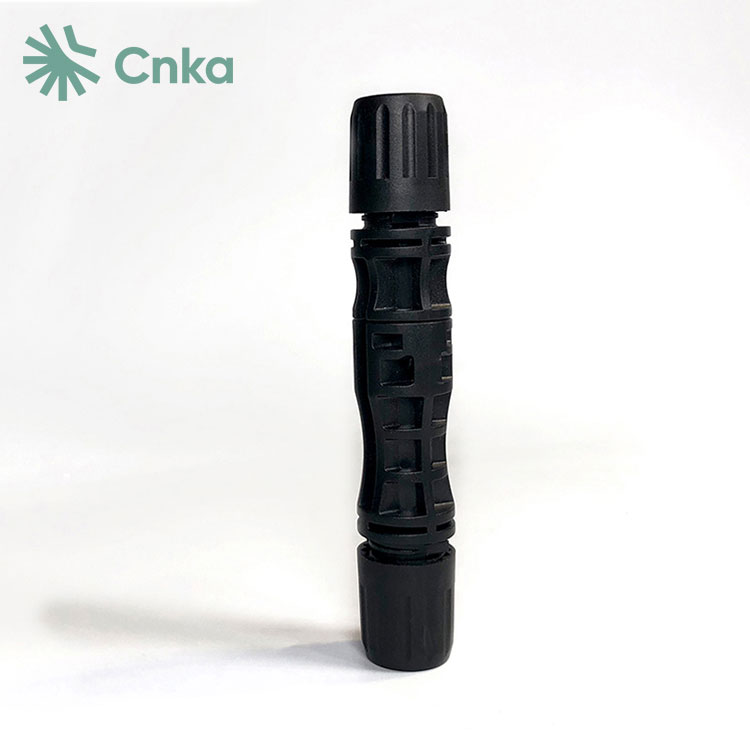

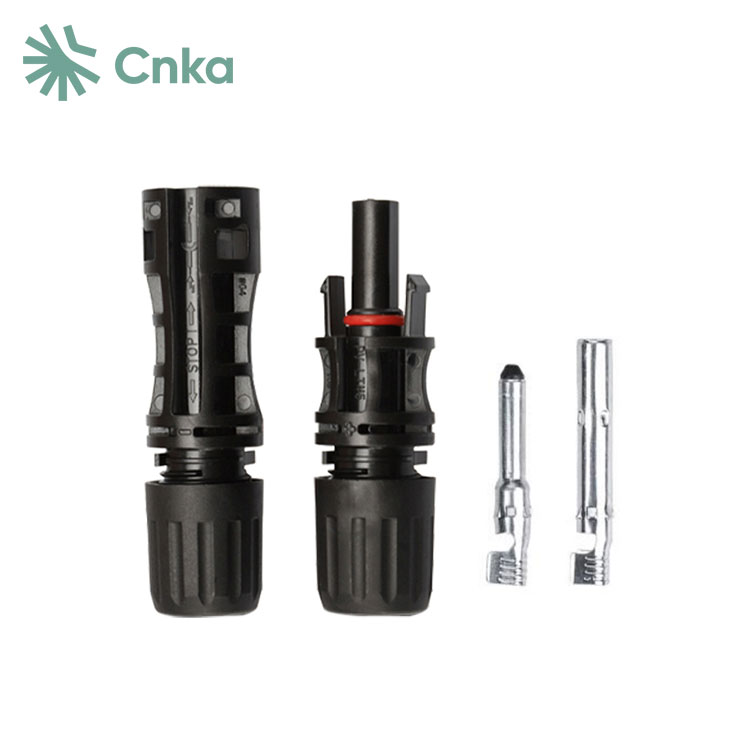

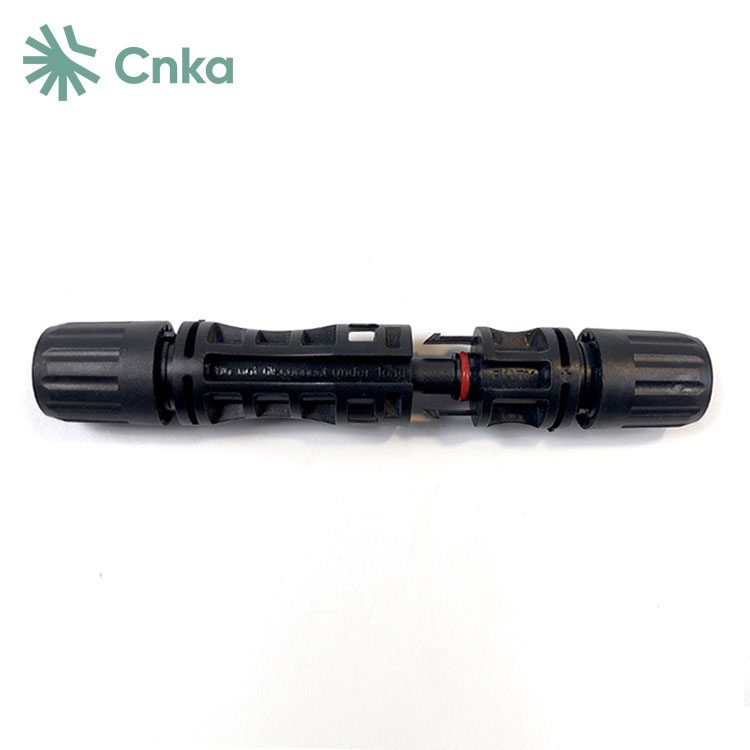

CNKA kabelski priključki za solarne plošče Podrobnosti

CNKA kabelski priključki za solarne panele Mere in ožičenje

CNKA kabelski konektorji za solarne panele Previdnostni ukrepi pri namestitvi

Pri izbiri vtiča je ključnega pomena, da se osredotočite na kakovost izdelka, vključno z velikostjo in debelino materiala notranjega kovinskega vodnika, njegovo elastičnostjo in prevleko, da zagotovite, da lahko prenese velike tokove in ohrani dober stik. Plastični ovoj čepa mora imeti gladko površino brez razpok, vmesnik pa mora biti dobro zatesnjen. Med namestitvijo se izogibajte izpostavljanju konektorjev komponent sončni svetlobi in dežju, da preprečite staranje, notranjo korozijo, povečan kontaktni upor in potencialni vžig, kar lahko zmanjša učinkovitost sistema ali povzroči nevarnost požara.

Namestitev in stiskanje fotovoltaičnih konektorjev sta kritična. Uporabiti je treba profesionalna orodja za stiskanje, inštalatersko osebje pa mora prejeti ustrezno usposabljanje o postopkih stiskanja pred začetkom gradnje fotovoltaičnih elektrarn.
