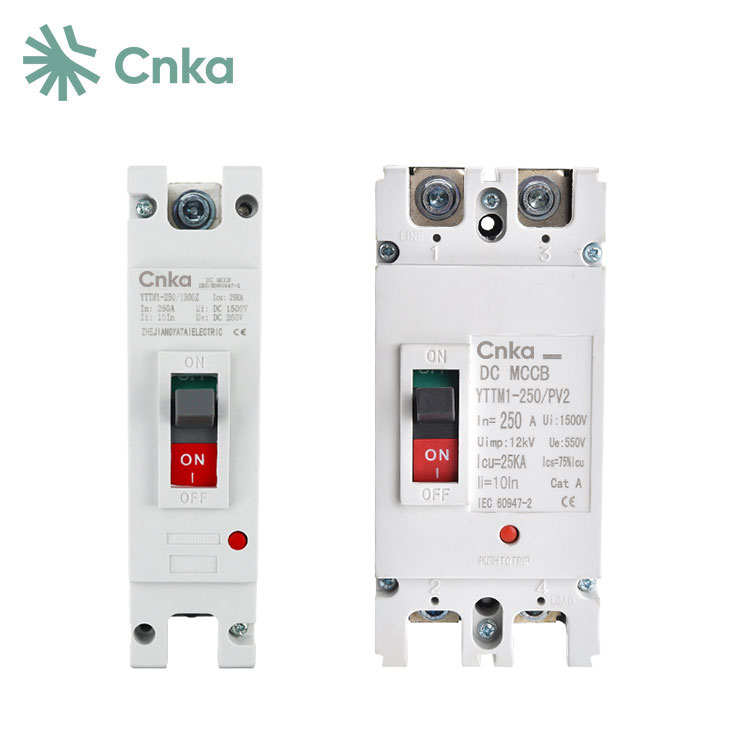

Kitajski proizvajalci CNKA ponuja DC MCCB, posebej zasnovane za omrežna vezja enosmernega tokokroga, primerne za aplikacije z nazivno napetostjo 1500 V DC in nazivnim tokom 630 A. Ti DC MCCB imajo funkcijo zaščite pred preobremenitvijo z dolgo zakasnitvijo in takojšnjo zaščito pred kratkim stikom, zaradi česar so idealni za distribucijo električne energije in varovanje tokokrogov. Ščitijo napajalno opremo pred tveganji, kot sta preobremenitev in kratek stik, ter zagotavljajo učinkovito in zanesljivo zaščito in nadzor fotovoltaičnih elektrarn, vetrnih elektrarn in drugih podobnih aplikacij.
|
TEHNIČNI PODATKI |
|||||
|
Vrsta |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Palica |
|
2P |
|
|
|
|
Največji nazivni tok |
|
125A |
250A |
400A |
630A |
|
Električne karakteristike |
|
|
|
|
|
|
Nazivna delovna napetost |
Ue |
500 V DC |
|
|
|
|
Nazivni tok |
V) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
Nazivna izolirana napetost |
uporabniški vmesnik |
550 VDC |
|
350A |
630A |
|
Nazivna impulzna napetost |
Ump |
8KV |
|
400A |
|
|
1 min močne frekvence vzdržljive napetosti |
|
3,8KV |
|
|
|
|
Končna prelomna zmogljivost |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
Prelomna zmogljivost |
ICS |
15kA |
20kA |
25 kA |
35kA |
|
Zaščita |
|
Toplotni magnetni tip |
|
|
|
|
Vrsta spotikanja |
|
|
|
|
|
|
Nadzor in indikacija |
|
Neobvezno |
|
|
|
|
Nadzorni priročnik |
Neposredno (RHD) |
Kot možnost |
164,5 × 79,5 × 118 mm |
|
|
|
Razširjeno (ERH) |
Neobvezno |
|
|
|
|
|
Moda MOD |
|
Neobvezno |
|
|
|
|
Shunt sprostitev (SHT) |
|
Neobvezno |
|
|
|
|
Pomožna sprostitev |
|
ja |
|
|
|
|
Končni pokrov terminala |
|
ja |
|
|
|
|
Medfazne pregrade |
|
|
|
|
|
|
Življenjska doba storitve/cikel delovanja |
|
|
|
|
|
|
Mehanski |
|
10000 |
|
|
|
|
Električni |
|
2000 |
|
|
|
|
Velikost (D׊×V) |
|
150,5×64,5×119 mm |
|
|
|
|
Zaščita pred vdorom |
|
Vse strani IP40, priključni terminal IP20 |
|
|
|
|
Okolje namestitve |
|
|
|
|
|
|
Upoštevajte |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Temperatura shranjevanja |
|
-40℃~+85℃ |
|
|
|
1Mesto namestitve mora biti varno, brez plinov, ki bi lahko razjedali kovinske materiale ali poškodovali izolacijo, in mora zmanjšati tveganje kopičenja prevodnega prahu.
2Oprema ima kompaktno zgradbo, majhno velikost in je enostavna za uporabo.
3Zagotavlja zanesljivo frekvenčno delovanje in izolacijske funkcije.
4Opremo je mogoče namestiti vodoravno ali navpično, kar omogoča enostavno uporabo.
V: Kako se vaši izdelki obnesejo med uporabo?
O: Naši izdelki so visoke kakovosti in na voljo po konkurenčnih cenah. Imamo bogate izkušnje z metalurško opremo, ki jih podpira strokovna ekipa in odlična storitev.
V: Ali lahko oblikujete opremo v skladu z našimi specifikacijami?
O: Da, lahko izdelamo opremo na podlagi vaših vzorcev ali tehničnih risb. Vendar pa obstaja najmanjša količina naročila (MOQ) ali pa se lahko zaračuna dodatna pristojbina.
V: Katere certifikate imajo vaši izdelki?
O: Naši izdelki so certificirani z ISO 9001, CE, CB, SEMKO, SAA, TUV, CCC in ROHS.
