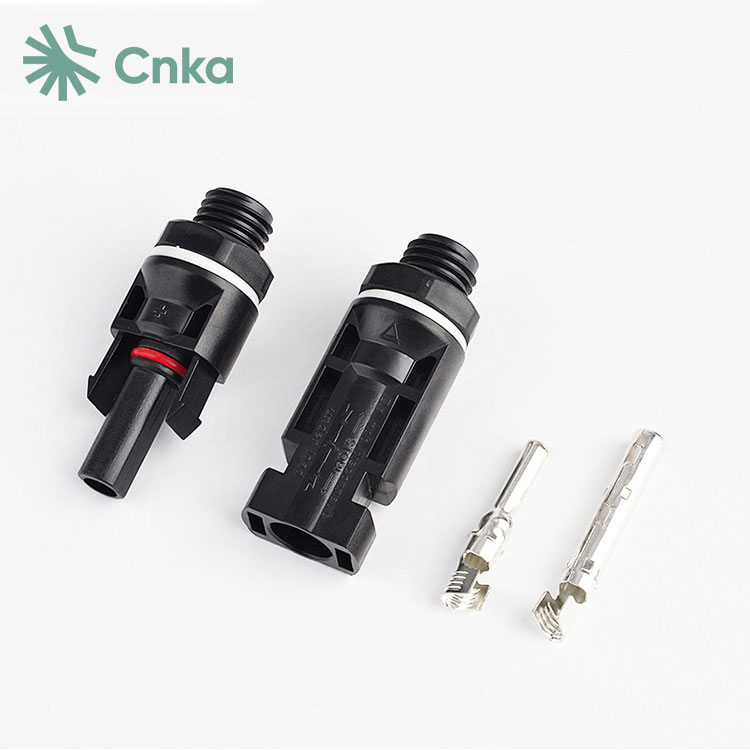

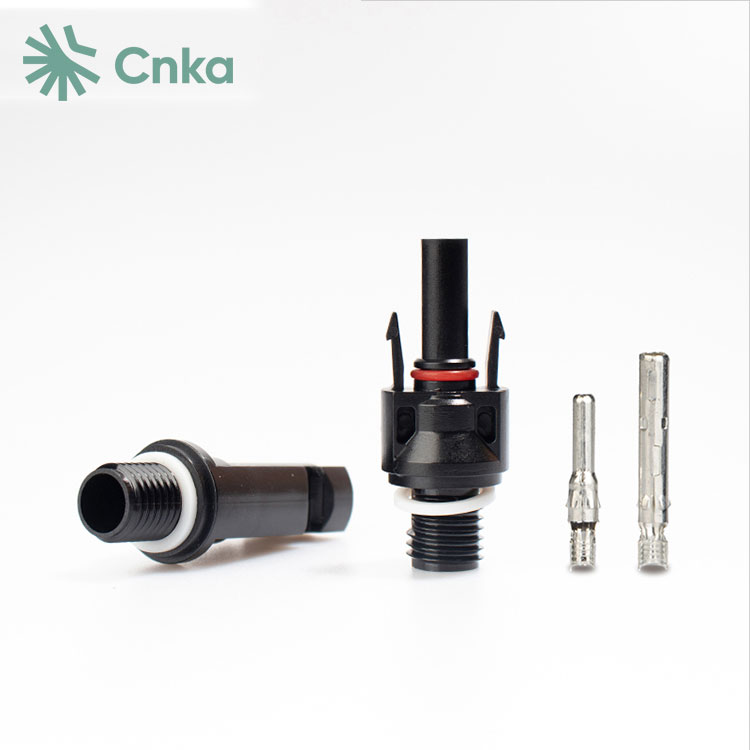

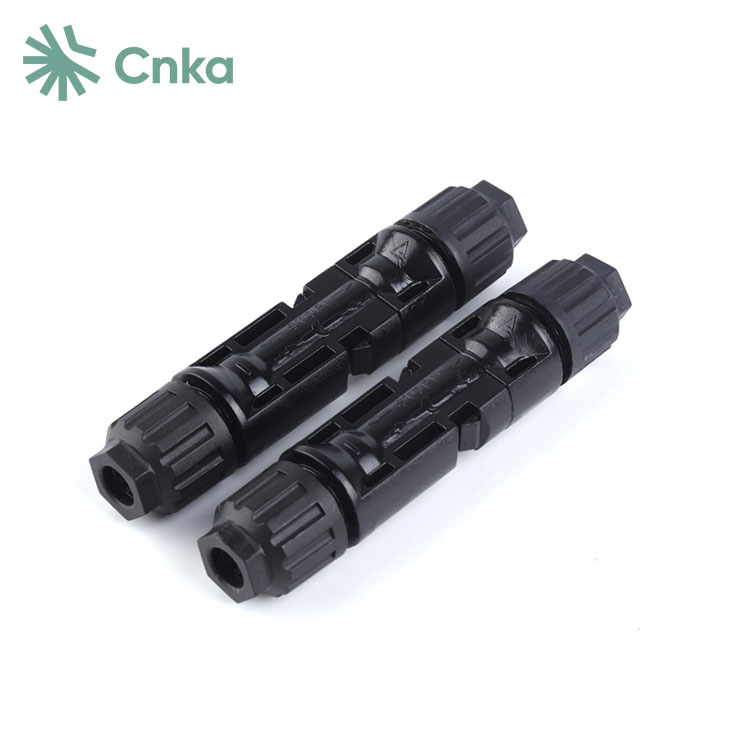

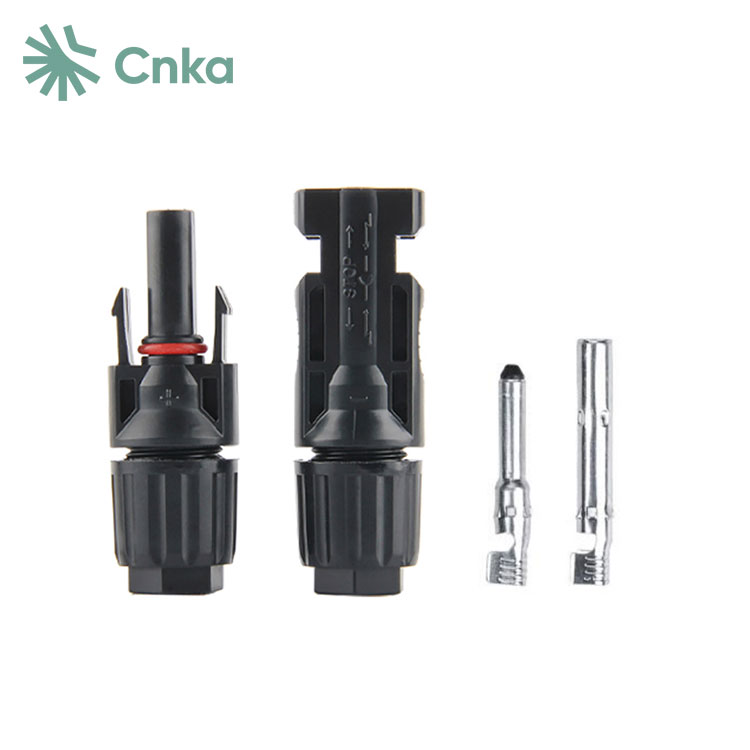

V fotonapetostnih elektrarnah je treba koncentrirati številne komponente za zbiranje električne energije in nato vnesti v pretvornike za pretvorbo, pri čemer se močno zanašajo na kable ter moške in ženske solarne konektorje. Poceni moški in ženski solarni konektorji CNKA Factory so bistveni v fotovoltaičnih sistemih za proizvodnjo električne energije. Povezujejo ključne komponente, kot so različni moduli, kombinirane omarice, krmilniki in inverterji. Ti konektorji so sestavni del delovanja in vzdrževanja celotnega fotovoltaičnega projekta ter zagotavljajo uspešno povezavo elektrarne.
|
Konektorski sistem |
φ4mm |
|
Nazivna napetost |
1000 V DCIEC)1 |
|
Nazivni tok |
17A1,5 mm2) |
|
22A2,5 mm2, 14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
Preskusna napetost |
6 kV 50 HZ, 1 min) |
|
Razpon temperature okolja |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
Zgornja mejna temperatura |
+105 ℃ IEC) |
|
Kontaktni material |
Baker, pokositreno |
|
Izolacijski material |
PC/PPO |
|
Stopnja zaščite, mat |
IP67 |
|
neparjen |
IP2X |
|
Kontaktni upor vtičnih konektorjev |
0,5 mΩ |
|
Razred plamena |
UL94-VO |
|
Varnostni razred |
Ⅱ |
|
Sistem zaklepanja |
Snap-in |
|
Preskus pršenja s solno meglo, stopnja resnosti 5 |
IEC60068-2-52 |
Pred letom 1996 ni bilo na voljo nobenih specializiranih fotovoltaičnih priključkov. Fotovoltaični kabli so bili povezani z univerzalnimi vijačnimi sponkami ali spojnimi spojkami, izoliranimi s trakom. Leta 1996 se je kot odgovor na okolje uporabe in zahteve trga pojavila nova vrsta vtičnih konektorjev, znanih kot MC3, ki označuje uvedbo pravega fotovoltaičnega konektorja. Leta 2002 je bil razvit MC4, ki je na novo definiral fotonapetostne konektorje s funkcijo "plug and play". MC4 je za izolacijo uporabil trdo plastiko (PC/PA), kar je olajšalo sestavljanje in namestitev na kraju samem. Po uvedbi je MC4 hitro pridobil tržno prepoznavnost in postopoma postal standard za fotovoltaične konektorje.
V fotovoltaičnih sistemih se konektorji, čeprav majhni po deležu, pogosto uporabljajo v številnih povezavah. Mnogi gradbeni delavci morda ne razumejo popolnoma konektorjev, kar lahko privede do okvar opreme. Na enosmerni strani fotovoltaičnega sistema je napetost običajno med 600-1000 V. Zrahljane ali slabe povezave v fotovoltaičnih modulih lahko zlahka povzročijo enosmerni oblok. Ta oblok lahko povzroči dramatično povišanje temperature na kontaktnem območju, pri čemer lahko neprekinjeno oblok doseže temperature 1000–3000 °C. Ta visoka temperatura lahko povzroči karbonizacijo okoliških naprav, kar povzroči pregorele varovalke in kable ali, v hujših primerih, poškodbe opreme in požare.
Zato so konektorji kljub svoji majhnosti ključni za varnost. Izbira visokokakovostnih fotovoltaičnih konektorjev je bistvenega pomena za zagotavljanje zanesljivosti in varnosti sistema.
