Povzetek: A PV kombinirana škatlaigra ključno vlogo v sistemih sončne energije s konsolidacijo več izhodov fotovoltaičnih nizov v en sam izhod. Ta članek pojasnjuje, kako deluje, zakaj je bistvenega pomena in kako obravnava pogoste izzive, kot so varnostna tveganja, zapletenost vzdrževanja in neučinkovitost sistema. Na voljo so podrobna struktura, tehnični parametri in praktična navodila za izbiro, ki bodo odločevalcem pomagala optimizirati solarne instalacije.
V sodobnih fotonapetostnih sistemih več nizov solarnih plošč proizvaja enosmerni (DC) elektriko. Učinkovito upravljanje teh izhodov je ključnega pomena za delovanje in varnost sistema. PV Combiner Box služi kot centralizirana enota, ki zbira in združuje izhode več nizov v en sam izhod DC.
Brez te naprave postane ožičenje sistema zapleteno, kar poveča tveganje za napake, neučinkovitost in težave pri vzdrževanju. Dobro zasnovana kombinirana omarica poenostavlja sistemsko arhitekturo in povečuje zanesljivost.
PV kombinirana škatla deluje tako, da združuje enosmerne vhode iz več fotovoltaičnih nizov. Vsak niz je priključen na vhodni terminal, opremljen z zaščitnimi komponentami, kot so varovalke ali odklopniki.
Ta konsolidacija zmanjša število kablov, ki tečejo do pretvornika, in poenostavi nadzor sistema.

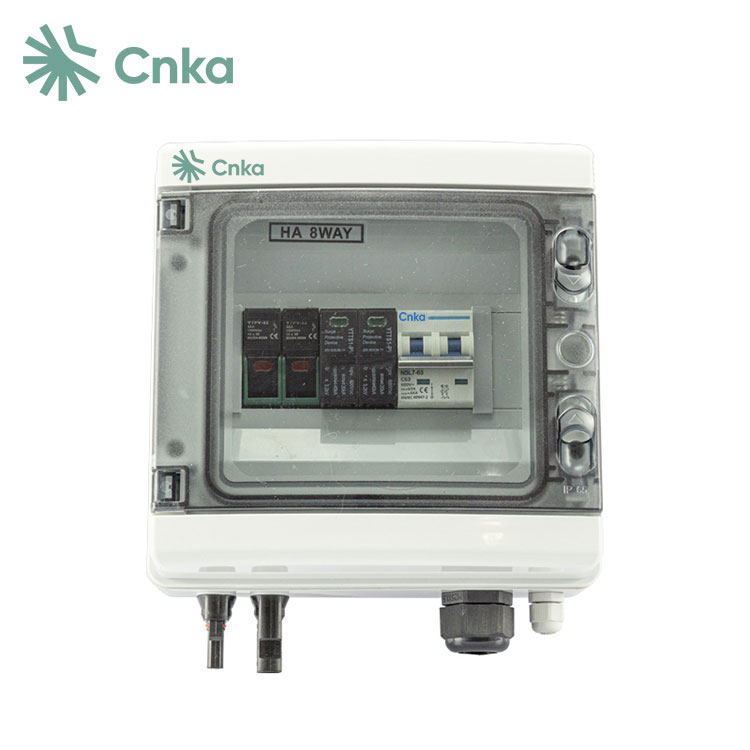

Standardna PV Combiner Box vključuje več kritičnih komponent:
| Komponenta | funkcija |
| DC varovalka | Ščiti vsako vrvico pred prevelikim tokom |
| DC odklopnik | Zagotavlja ročni odklop in zaščito |
| Naprava za prenapetostno zaščito (SPD) | Ščiti pred strelo in napetostnimi sunki |
| Zbirka | Združuje električne izhode iz več vhodov |
| Ohišje | Ščiti notranje komponente pred okoljskimi dejavniki |
Napredni modeli lahko vključujejo tudi nadzorne module, ki zagotavljajo podatke o zmogljivosti v realnem času za vsak niz.
Integracija PV Combiner Boxa v solarni sistem prinaša več operativnih in ekonomskih prednosti:
Pri ocenjevanju PV Combiner Boxa so bistveni naslednji parametri:
| Parameter | Opis |
| Največja vhodna napetost | Običajno 600 V, 1000 V ali 1500 V DC |
| Število vhodnih nizov | Obsega od 4 do 24 ali več |
| Izhodni tok | Odvisno od zmogljivosti sistema |
| Stopnja zaščite | IP65 ali višji za uporabo na prostem |
| Delovna temperatura | -25°C do +60°C ali širše območje |
| Funkcija spremljanja | Izbirni daljinski zajem podatkov |
1. Kompleksni sistemi ožičenja
Obsežne solarne instalacije pogosto vključujejo na desetine nizov, kar vodi do zapletenega ožičenja. Kombinirna omarica združuje povezave in zmanjšuje napake pri namestitvi.
2. Težko odkrivanje napak
Brez centraliziranega nadzora je prepoznavanje okvarjenih nizov zamudno. Sodobne kombinirane omarice zagotavljajo nadzor na ravni nizov za hitro diagnostiko.
3. Varnostna tveganja
Prekomerni tok, strela in okvara izolacije predstavljajo tveganje. Integrirane zaščitne naprave te nevarnosti učinkovito ublažijo.
4. Visoki stroški vzdrževanja
Decentralizirani sistemi zahtevajo več dela za pregled. Kombinirna škatla poenostavlja vzdrževanje in zmanjšuje obratovalne stroške.
Izbira pravega modela zahteva natančno preučitev sistemskih zahtev:
CNKA ponuja vrsto rešitev PV Combiner Box, zasnovanih za izpolnjevanje različnih potreb aplikacij, od stanovanjskih naprav do velikih sončnih elektrarn.
Pravilna namestitev in vzdrževanje zagotavljata optimalno delovanje:
Redno vzdrževanje pomaga podaljšati življenjsko dobo opreme in zagotavlja neprekinjeno delovanje.
V1: Kakšna je primarna funkcija PV kombinirane omarice?
O: Združuje več izhodov solarnega niza v en sam izhod DC, hkrati pa zagotavlja zaščito in nadzor.
V2: Ali je za majhne sisteme potrebna PV kombinirana omarica?
O: Za majhne sisteme z malo nizi morda ni potreben, vendar je zelo priporočljiv za izboljšano varnost in organizacijo.
V3: Kako pogosto je treba vzdrževati kombinirano omarico?
O: Pregled se običajno priporoča vsakih 6 do 12 mesecev, odvisno od okoljskih pogojev.
V4: Ali lahko kombinirana škatla izboljša učinkovitost sistema?
O: Da, z optimizacijo tokovnega toka in zmanjšanjem izgub prispeva k splošni učinkovitosti sistema.
PV kombinirana škatla je temeljna komponenta v sodobnih sistemih sončne energije, ki ponuja izboljšano varnost, poenostavljeno ožičenje in izboljšano zmogljivost. Z obravnavo ključnih operativnih izzivov omogoča bolj zanesljive in razširljive solarne instalacije.
CNKAse zavzema za zagotavljanje visokokakovostnih rešitev PV Combiner Box, prilagojenih različnim projektnim zahtevam. Ne glede na to, ali gre za stanovanjske, komercialne ali industrijske aplikacije, lahko izbira prave opreme znatno vpliva na delovanje sistema in dolgoročno zanesljivost.
Želite optimizirati svoj solarni sistem z zanesljivo PV kombinirano omarico?Kontaktirajte nasdanes, da raziščete profesionalne rešitve in pridobite strokovno podporo, prilagojeno vašim projektnim potrebam.
-
